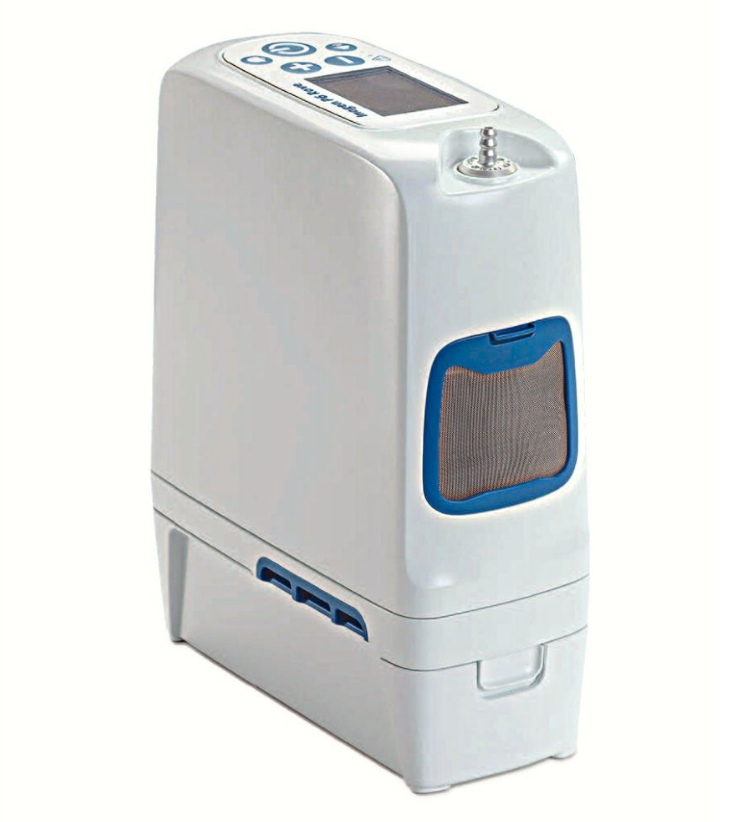

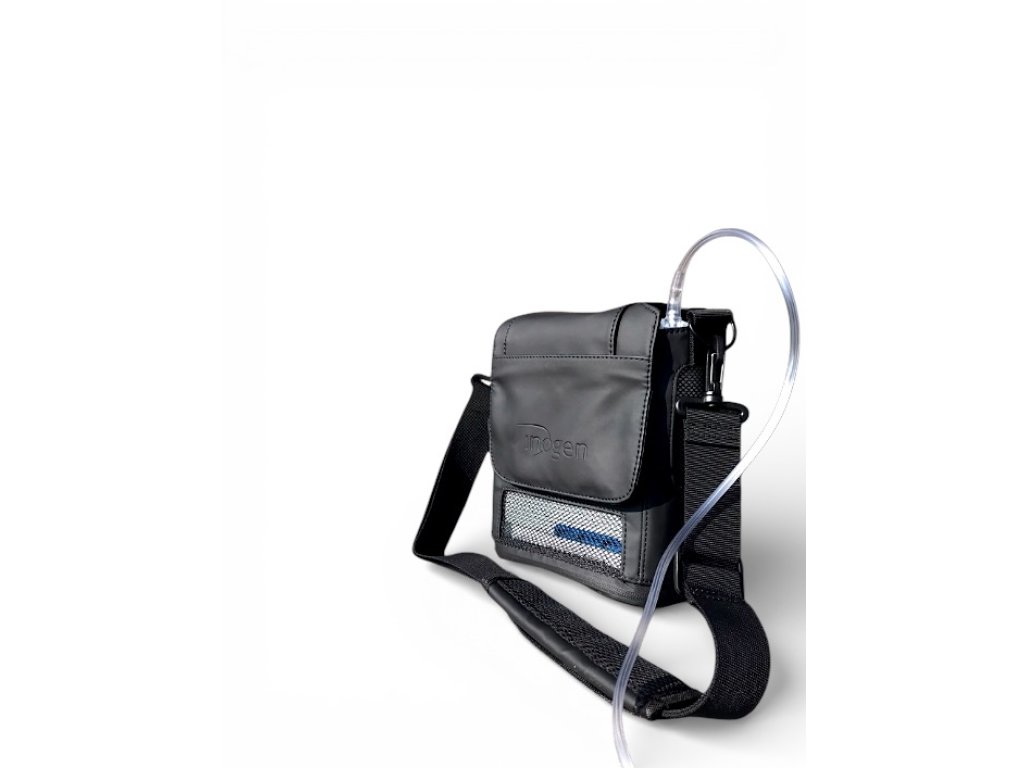

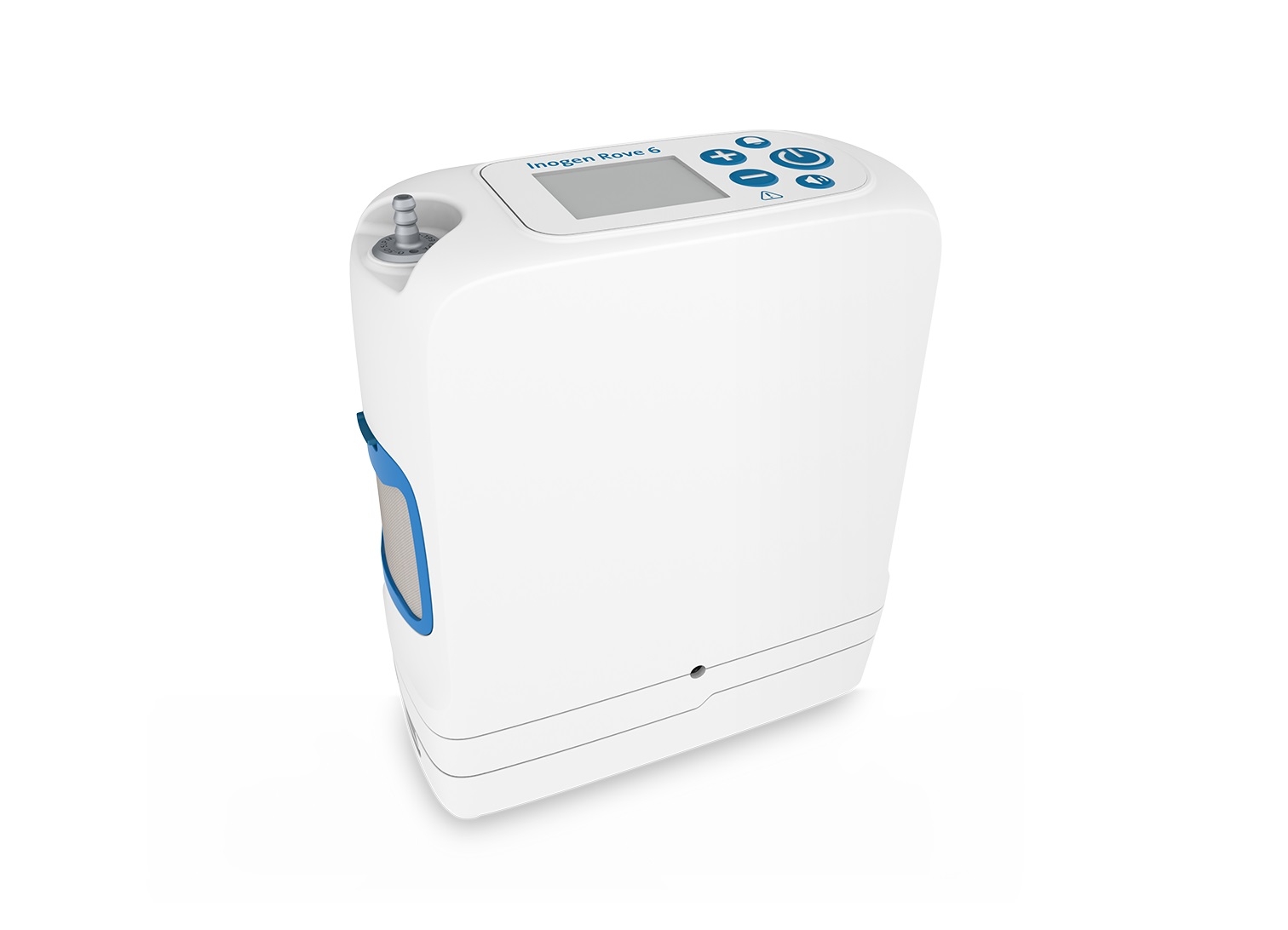

Prenosný kyslíkový koncentrátor batériový – Inogen Rove 6

Princíp fungovania koncentrátora kyslíka

Koncentrátor funguje na princípe separácie kyslíka zo vzduchu pomocou adsorpcie pri kolísaní tlaku (PSA). Vzduch obsahuje približne 21 % kyslíka; toto zariadenie zvyšuje obsah kyslíka až na 96 % odstránením dusíka a koncentráciou výstupného kyslíka.

Vzduch je nasávaný do prístroja pomocou malého vzduchového kompresora, dusík sa oddelí od kyslíka a následne je kyslík zhromažďovaný a dodávaný pacientovi pri každom nádychu.

Po krátkej spúšťacej sekvencii nasleduje zahrievacia fáza trvajúca až 2 minúty. Počas tejto doby sa koncentrácia kyslíka zvyšuje, ale nemusí ešte dosiahnuť špecifikovanú hodnotu. Doba zahrievania sa môže predĺžiť, ak bol prístroj skladovaný vo veľmi chladnom prostredí.

Doba zahrievania je dôležitá – koncentrátor je pripravený na použitie už približne 2 minúty po zapnutí.

Ako používať koncentrátor

• Stlačte a podržte tlačidlo Napájanie, kým nepočujete krátke pípnutie
• Displej sa rozsvieti a zobrazí sa logo Inogen
• Počas spúšťania sa na displeji zobrazí ikona „please wait“ (prosím čakajte)
• Na displeji sa zobrazuje aktuálne nastavený stupeň a režim napájania
• Nasleduje zahrievacia fáza trvajúca až 2 minúty, počas ktorej sa koncentrácia kyslíka postupne zvyšuje
• Skontrolujte úroveň nabitia batérie koncentrátora
• Po úplnom spustení zariadenia sa podsvietenie displeja vypne
• Na mieste, kde bola ikona „please wait“, sa zobrazí percento nabitia batérie
• Ak je batéria vybitá, pripojte koncentrátor k externému zdroju napájania alebo ho vypnite a batériu plne nabite
• Nastavte požadovaný stupeň koncentrátora – nastavenie stupňa („koľko kyslíka potrebujete“) určuje lekár alebo klinický odborník
• Umiestnite nosovú kanylu pod nos tak, aby malé hadičky smerovali do nosa, a veďte hadičku okolo uší podľa pokynov výrobcu
• Správne umiestnenie nosovej kanyly je rozhodujúce pre spoľahlivú funkciu zariadenia
• Pri každej detekcii nádychu blikne zelená kontrolka – uistite sa, že dýchate nosom a kanyla je správne nasadená

Detekcia dýchania a dávkovanie kyslíka

Koncentrátor deteguje začiatok nádychu a dodáva dávku kyslíka presne podľa vášho dýchania. Každý nádych je snímaný a podľa potreby je kyslík dávkovaný.

Ak sa tempo dýchania zmení, prístroj tieto zmeny rozpozná a automaticky prispôsobí dodávku kyslíka. Objem kyslíka zostáva rovnaký, len je dodávaný častejšie.

Uistite sa, že:

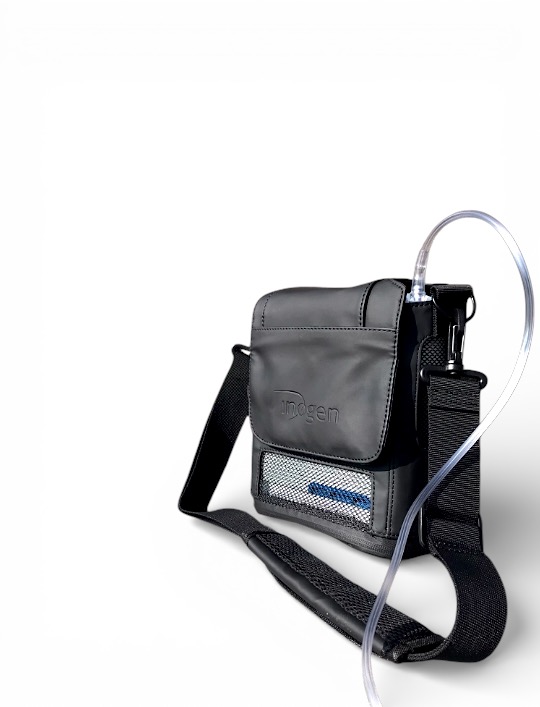

• oba sacie otvory sú viditeľné cez otvorené sieťované panely na bokoch tašky
• výfukový ventil je viditeľný cez otvorený sieťovaný panel na prednej strane tašky

Batéria a alarmy

• Batériu skladujte nabitú na 40 – 50 %
• Stlačením tlačidla so symbolom zvončeka zapnete alebo vypnete alarm detekcie neprítomnosti dýchania

Alarm neprítomnosti dýchania

• Ak koncentrátor nedetekuje dych počas 60 sekúnd, zaznie trojité pípnutie (opakované každých 25 sekúnd) a začne blikať žltá kontrolka
• V tomto stave začne koncentrátor dodávať pulzy kyslíka rýchlosťou 20 dávok za minútu
• Ak je zvukový alarm vypnutý, prístroj bude reagovať rovnako, len bez zvukového upozornenia
• Zapnutie alebo vypnutie tohto alarmu nemá vplyv na ostatné alarmy alebo funkcie zariadenia

Zobrazenie „HH:MM“ označuje približný zostávajúci čas batérie v hodinách a minútach (napr. 1:45).

Údržba a čistenie filtrov

Časticové filtre je potrebné čistiť raz týždenne, aby bol zabezpečený správny prietok vzduchu.

Postup čistenia:

1. Odstráňte časticové filtre z oboch sacích otvorov prístroja

2. Filtre umyte jemným tekutým čistiacim prostriedkom a vodou

3. Opláchnite čistou vodou a nechajte úplne vyschnúť pred ďalším použitím

Na čo si dať pozor

Zeolitové sitá sú odolné voči prachu a peľu, sú však citlivé na vlhkosť. Absorbujú vlhkosť z okolia, preto by mal byť prístroj vždy uchovávaný v suchom prostredí.

Počas prevádzky sa kompresor zahrieva a sitá vysušuje, čím sa vlhkosť zo systému odvádza. Čím častejšie sa prístroj používa, tým viac sa predlžuje jeho životnosť.

Ako koncentrátor nepoužívať

• Nepoužívajte so zvlhčovačom, nebulizátorom, CPAP ani v sérii či paralelne s iným zariadením
• Nepoužívajte v blízkosti otvoreného ohňa, dymu alebo horľavých materiálov
• Nepoužívajte v prostredí so znečistením, výparmi, horľavými anestetikami, čistiacimi prostriedkami alebo chemickými výparmi
• Nepoužívajte v prostredí, kde by mohlo dôjsť k ponoreniu zariadenia do vody
• Nepoužívajte v blízkosti olejových mazív alebo produktov na báze ropy

Nastavenie pulzného objemového prietoku:

Výdrž batérie:

Rozmery so štandardnou batériou: 18,3 × 8,3 × 20,5 cm Rozmery so zosilnenou batériou: 18,3 × 8,3 × 22,9 cm Hmotnosť so štandardnou batériou: 2,2 kg Hmotnosť so zosilnenou batériou: 2,6 kg Koncentrácia kyslíka: 90 % +6 % / −3 % pri všetkých nastaveniach Hladina hluku: maximálny zvukový výkon systému 62 dBA Maximálny zvukový tlak systému: 54 dBA Batéria: 12,0 až 16,8 VDC (± 0,5 V) Doba nabíjania: 3 hodiny

Stacionárny (domáci) koncentrátor a mobilný koncentrátor

Ak ste zvyknutí na kyslíkové koncentrátory, ktoré sa pripájajú do elektrickej siete, mobilný koncentrátor vás môže mierne prekvapiť.

Najväčší rozdiel je v spôsobe podávania kyslíka pacientovi.

Domáci (stacionárny) koncentrátor po zapnutí dodáva kyslík nepretržite a jeho výkon sa nastavuje v litroch za minútu (l/min).

Mobilný koncentrátor dodáva kyslík vo forme pulzov, teda dávok kyslíka synchronizovaných s nádychom pacienta.

Ak si nie ste istí správnym stupňom nastavenia mobilného koncentrátora a od svojho lekára poznáte iba hodnotu prietoku kyslíka v litroch za minútu (ktorá sa používa pri domácich/stacionárnych koncentrátoroch), môže vám pomôcť nasledujúca orientačná tabuľka.

Prepočet litrov a pulzov

Napríklad:
ak nastavíte na mobilnom koncentrátore stupeň 6, zodpovedá to približne necelým 4 litrom kyslíka za minútu pri stacionárnom koncentrátore.

(Hodnoty sú orientačné – presné nastavenie vždy určuje lekár.)
